FM-STQ 型水聽器

　　FM-STQ 型水聽器使用說明

　　請仔細閱讀此說明，并按照說明書安裝與使用，特別是供電部分!

　　一、產品功能介紹

　　(1) 水聽器接收無指向性。水平無指向性,垂直平面 240"范圍內無指 向性。

　　(2)采用環保型透聲材料 PEEK,對使用環境零污染。

　　(3)在 20Hz-20kHz 頻段范圍內,接收靈敏度響應平坦。

　　(4)帶前放水聽器適于長距離信號傳輸。前置放大器將壓電元件的 高阻抗轉變?yōu)榈妥杩?大大降低由于長電纜引起的耦合損失, 降低傳輸 過程中的電磁干擾。

　　(5) 前置放大器采用低功耗器件,工作電壓 2.2V-5VDc,典型功耗 0.25 毫瓦。

　　二、產品參數特性

　　(1)工作頻率范圍: 20Hz~20kHz;

　　(2)線性頻率范圍: 20Hz~20kHz;

　　(3)低頻接收靈敏度： - 170dB±1dB (含前放增益);

　　(4)水平指向性： ±2dB (20kHz);

　　(5)電纜長度 10 米;

　　(6)最大使用水深： 800 米;

　　(7)存儲溫度: -20℃~80 攝氏度;

　　(8)工作溫度： 0℃~40 攝氏度;

　　三、水聽器安裝說明

　　水聽器安裝說明： 水聽器裝配有不銹鋼安裝法蘭， 法蘭盤 6 個Φ 6.5 通孔均布，孔間距 56mm。水聽器密封使用徑向密封和縱向密封

　　共同密封， 配合安裝孔光潔度必須滿足密封要求，建議安裝孔配合尺 寸公差G8。密封圈需要在使用前再安裝,先在密封槽內均勻涂抹 4 號 真空密封脂,套上密封圈后在密封圈表面再涂一層真空密封脂后方可 使用。

　　安裝前安裝孔內部需清潔干凈,不能有雜物,然后在密封面均勻 涂上密封脂。裝入水聽器， 利用 6 個 M6 螺釘固定，就完成水聽器安裝。

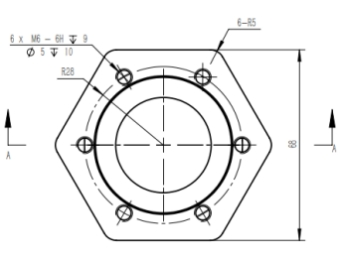

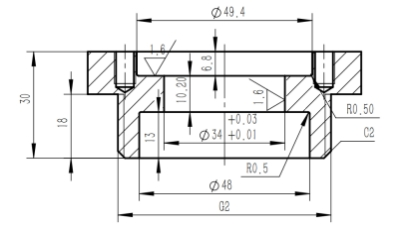

　　下圖給出一種水聽器參考安裝結構配合件。

　　水聽器接線說明：紅線——+5VDc;黑線+屏蔽——公共地線;

　　黃線——信號輸出。 (因體積原因，前放無保護電路，加電前務必仔 細檢查電源的電壓和正負極性，正負極接反或電壓過高會(huì )燒壞前放，使用時務必注意!)

　　四、水聽器使用注意事項

　　為了方便您的使用,請注意以下事項：

　　1、水聽器頭部球形敏感元件為壓電陶瓷,屬于易碎物品,運輸或搬運中 需要對頭部進行保護,用海綿之類柔性物體包覆(使用中除去),使用過 程中輕拿輕放嚴禁高處掉落，以免損壞。

　　2、水聽器為帶前放水聽器， 前放位于距離水聽器 1.5 米的金屬腔內，必須加直流電才能工作。水聽器電纜長度為 10 米，前放無保護電路，加電前務必仔細檢查電源的電壓和正負極性， 正負極接反或電壓過高 會(huì )燒壞前放，使用時務必注意。

　　3、水聽器最大使用壓力為 6.8MPa,壓力超出最大值會(huì )使水聽器內部結 構受到破壞，影響水聽器性能，并危及系統的使用安全。

　　4、水聽器密封配合安裝孔光潔度必須滿足密封要求，安裝前安裝孔 內部需清潔干凈， 不能有雜物。密封槽內必須先均勻涂抹 4 號真空密 封脂，套上密封圈后在密封圈表面再涂一層真空密封脂后方可使用。
