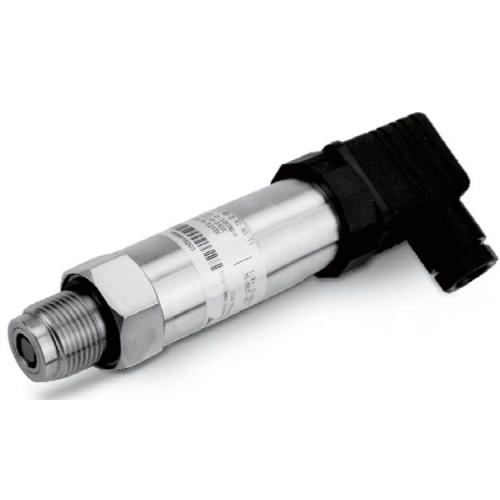

FM-GPY高頻動態壓力變送器

　　產品概述

　　高頻動態壓力傳感器/變送器自含混合溫度補償，特殊處理瞬時可達 2000℃，可在寬溫范圍內提供穩定性能，有良好的線性度，固有頻率高，極短的上升時間和寬廣優良的響應頻帶。

　　采用特制金絲引接和特殊封裝技術解決了金絲壓焊問題，實現了齊平承壓的傳感封裝技術，徹底消除管腔效應，不失真地測量一些變化頻率高，壓力波形上升快陡的動態壓力波形與幅值、有效值,并且通過改變芯片制作工藝流程，解決化爆試驗中強內光干擾問題。

　　典型應用于軍事工程、空氣動力學、航空航天、內燃機系統、 動態流體實驗、液壓實驗、工業控制等領域，同時具備靜態測壓能力，綜合性能優于壓電動態壓力傳感器，是動態測壓的首選。

　　性能規格

　　測量范圍：- 100KPa~0~10KPa…200KPa . . . 1MPa . . . 100MPa;

　　壓力類型：表壓、絕壓、負壓;

　　長期穩定性 ：典型：± 0 . 1%FS、最大：± 0 .2%FS/年;

　　綜合精度： ≤0 . 1% FS、0.5%FS;(綜合精度包括：線性+重復性+遲滯);

　　過載壓力： 2 倍滿量程壓力(其中 100MPa 的產品過壓為 1 . 1 倍滿量程壓力);

　　環境溫度： -40—+85°C;

　　介質溫度： -40—+85°C，特殊可為-10℃—200℃;

　　振動影響： ≤±0 .01%FS(X、Y、Z 軸，200Hz/g);

　　負載電阻： ≤(U- 12)/0 .02Ω;

　　固有頻率：150KHz~2MHz;

　　變送器頻響：0~1KHz~200KHz;

　　上升時間：0~1mS~2μS;

　　零點溫度漂移

　　典型：±0 .02%FS/℃、最大：±0 .05%FS/℃;

　　靈敏度溫度漂移： ±0 .02%FS/℃、最大：±0 .05%FS/℃;

　　分辨率：理論上無限小、通常 1/100000;

　　功能規格

　　測量介質：不銹鋼隔離膜片

　　供電電源：變送器供電：12~36VDC(一般 24VDC) 、±15VDC 開關電源或線性電源;

　　傳感器供電：恒流：1mA~4mA;恒壓：5VDC~24VDC;

　　信號輸出： 模擬量：4~20mA、1~4 . 5 V DC、0~10VDC、0~4.5V DC;

　　傳感器輸出：0-30/100mV/V;

　　絕緣電阻： 100MΩ,500VDC;

　　電氣保護： 反極性保護 抗電磁干擾;

　　物理規格

　　觸液材質： 316L 不銹鋼;

　　外殼材質： 304 不銹鋼;

　　過程連接： M20*1 .5、G1/4、齊平膜、其它螺紋可依據客戶要求設計;

　　電器連接：電纜線為IP67和接插件連接為IP65;

　　重量：0 .25KG;

　　產品特點

　　測量介質范圍廣;

　　壓力測量范圍寬;

　　固有頻率高可達 2MHZ;

　　工作穩定;

　　抗干擾能力強;

　　原裝進口組件，性能可靠;

　　外形尺寸小，重量輕，類型齊全，性?xún)r(jià)比高;

　　產品應用

　　化爆實驗

　　石油勘采與試井

　　流體力學

　　內燃機系統

　　空氣動力學

　　液壓動力機械試驗等科學試驗

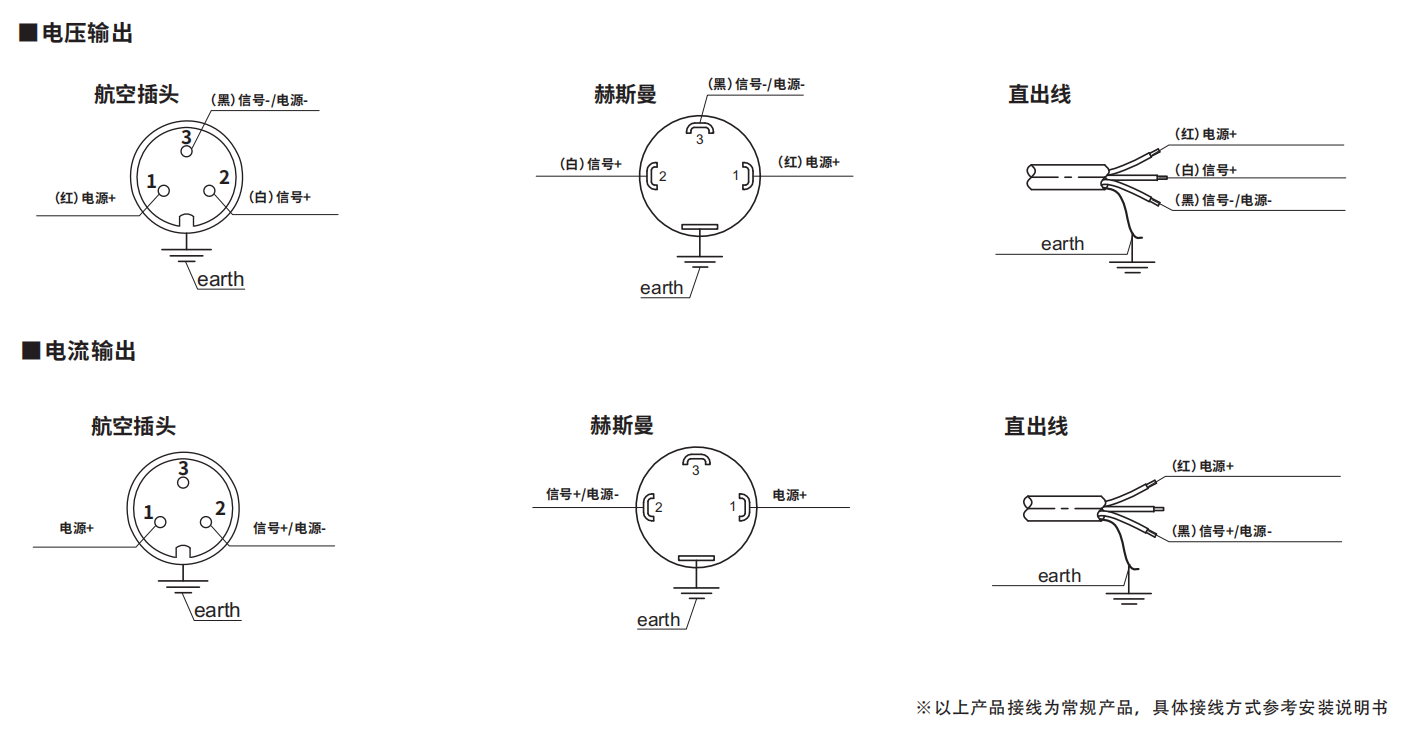

　　接線示意圖

　　過程鏈接示意圖

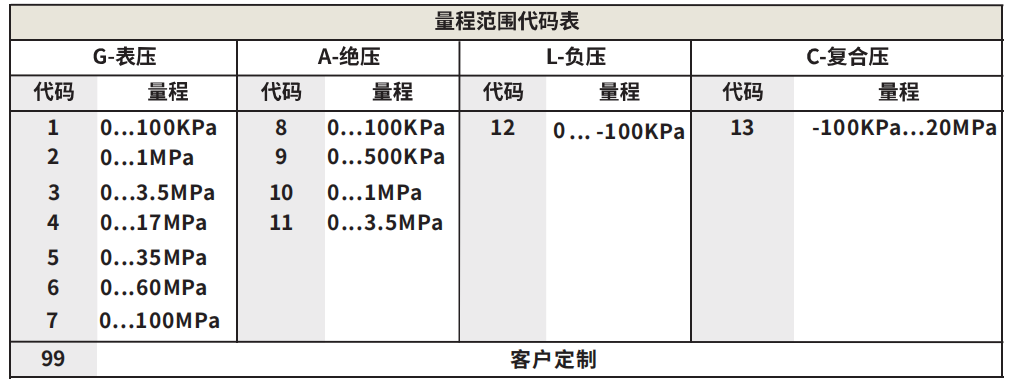

　　量程范圍代碼表
