FM-W-QT溫室氣體在線監測系統
室氣體在線監測系統
基本參數
一氧化碳,二氧化碳,甲烷,氧
-40℃～+60℃；
溫室大棚
GPRS 4-20MA RS485
詳細介紹

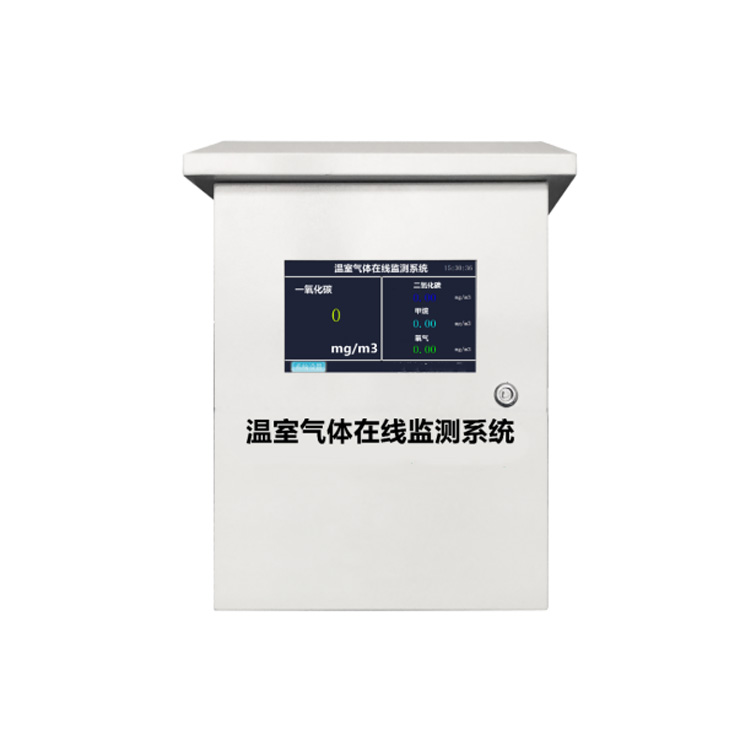

溫室氣體在線監測系統 FM-W-QT
簡介：
FM-W-QT氣體在線監測系統 用氣敏電化學和非分散紅外法分析技術來實現空氣質量監測。采用了高靈敏度傳感器組合模組技術，可實時監測城市化工廠 石油石化，醫藥廠等地引發溫室氣體及有害物質，又可叫溫室檢測儀，溫室濃度超標報警儀等。
概述：
FM-W-QT氣體在線監測系統 ，是我公司利用先進的光電技術開發出來的精密儀器設備。在使用方指定地點連續實時監測環境空氣中的一氧化碳 二氧化碳 甲烷 氧氣等各項污染物濃度，以及風速、風向、溫度、相對濕度、大氣壓等，并可與環保部門聯網監測。
該系統能及時掌握某一區域空氣質量的現狀，在一個區域內組成對環境空氣進行實時采樣和分析的完整網絡，主要應用于各環境保護部門、電力、石油、化工、鋼鐵、冶金、建材大型工礦企業等對周圍環境大氣質量的監測，大型機場環境空氣質量和氣象參數的監測，氣象監測和科研部門對大氣質量參數和氣象參數的監測和環境質量評價，道路交通環境污染監測等。
系統采用模塊化結構，設計合理，操作簡單，能實現遠程數據傳輸和故障診斷，滿足各級環境保護主管部門對大氣環境質量連續自動監測的要求。
技術參數
(1)一氧化碳傳感器
技術指標
Ø 量程范圍： 0～500PPM(可定制量程和單位)
Ø 分辨率： 0.1PPM
Ø 最低檢測限： 10ppb
Ø 零點漂移： ±1ppb/24h
Ø 響應時間： ≤120s(滯后20s)
(2)二氧化碳傳感器
技術指標
Ø 測量原理： 非分散紅外法
Ø 量程范圍：0～5000PPM(可定制量程和單位)
Ø 分辨率： 1PPM
Ø 最低檢測限：1ppm
Ø 零點漂移： ±1ppb/24h
Ø 響應時間： ≤120s(滯后20s)
(3)甲烷傳感器
技術指標
Ø 測量原理：定電位電解法
Ø 量程范圍：0～5%VOL(可定制量程和單位)
Ø 分辨率： 0.001%VOL
Ø 最低檢測限： 0.001%VOL
Ø 響應時間： ≤120s(滯后20s)
(4)氧氣傳感器
技術指標
Ø 測量原理：定電位電解法
Ø 量程范圍：0～25%VOL(可定制量程和單位)
Ø 分辨率： 0.1%vol
Ø 響應時間：≤120s(滯后20s)
參數配置：
|
序號 |
模塊 |
產品名稱 |
數量 |
參數 |
|
1 |
氣體監測模塊 |
一氧化碳傳感器 |
1 |
原理：定電位電解法； 量程：0-500PPM； 精度：0.1ppm； 誤差：≤3%F.S |
|
二氧化碳傳感器 |
1 |
原理：非分散紅外法 量程：0-5000PPM； 精度：1ppm； 誤差：≤3%F.S |
||
|
氧氣傳感器 |
1 |
原理：定電位電解法； 量程：0-25%VOL； 精度：0.1%vol； 誤差：≤3%F.S |
||
|
甲烷傳感器 |
1 |
原理：定電位電解法 量程：0-5%VOL； 精度：0.001%vol； 誤差：≤3%F.S |
||
|
3 |
氣象監測模塊（選配） |
風速傳感器 |
1 |
量程：0-30M/S； 分辨率：0.01M/S； 誤差：±0.5+2%FS |
|
風向傳感器 |
1 |
量程：0-359°； 分辨率：1°； 誤差：±0.3° |
||
|
溫度傳感器 |
1 |
量程：-30-70℃； 分辨率：0.1℃； 誤差：±0.3℃ |
||
|
濕度傳感器 |
1 |
量程：0-100%RH； 分辨率：0.1%RH； 誤差：±3%RH |
||
|
氣壓傳感器 |
1 |
量程：45-120kpa； 分辨率：0.01kpa； 誤差：±0.05kpa; |
||
|
噪聲傳感器 |
|
量程：0-120DB； 分辨率：1DB； 誤差：±3DB; |
||
|
4 |
數據采集傳輸 |
數據采集儀 |
1 |
主控單元/采集軟件/遠程監控/4G DTU |
|
5 |
采樣系統 |
配套氣體采樣 |
1 |
采樣總管/風扇/三級預處理系統 |
|
6 |
機箱 |
戶外防水機箱 |
1 |
防水防塵防腐 |
|
7 |
安裝立桿 |
國標 |
1 |
標配3米（可訂制） |
|
8 |
供電系統 |
太陽能供電（選配） |
1 |
單晶100W；12V 60AH，市電互補輸出；支架安裝； |
|
9 |
視屏系統 |
球形攝像機（選配） |
1 |
?？低?；200萬像素；夜視高清 |
|
10 |
戶外顯示系統 |
戶外LED大屏 |
1 |
P10單元板，三行顯示屏 |

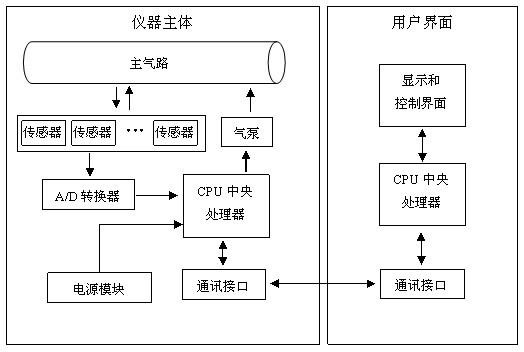

系統架構：
